KNiXuino Hardware

Du wirst deinen KNiXuino selber aus ein paar Bauteilen zusammenstellen. Ohne löten, ohne Vorkenntnisse. Aber zuerst musst du sie mal besorgen.

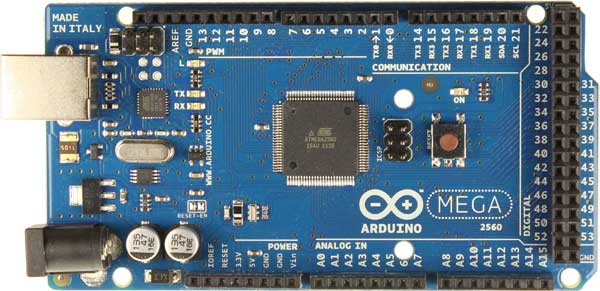

Arduino Mega

Arduino / Genuino Board

Natürlich brauchst du einen Arduino. Es gibt mittlerweile eine Vielzahl von Arduino Boards. Prinzipiell kannst du mit allen arbeiten. Man kann also bedenkenlos einen (deutlich günstigeren) MEGA-kompatiblen NoName Klon kaufen, das macht keinen Unterschied. Arduino veröffentlicht alle Schaltpläne etc. open source, weshalb Klone wirklich kompatibel sind.

Der MEGA bietet ausreichend Ressourcen für alle nur erdenklichen KNiXuino Funktionen. Weiters hat der MEGA 4 serielle Schnittstellen, wodurch man parallel den PC und KNX an verschiedenen seriellen Schnittstellen betreiben kann. Die Vorteile werden dir bei der Programmierung noch klar werden. Fang einfach mal mit einem MEGA an und alles ist gut.

Verwende bitte den MEGA 2560 rev3.


SIM-KNX

Die Verbindung vom Arduino zum KNX Bus kann man mit verschiedenen Bauteilen realisieren. Wir verwenden für KNiXuino trotz des verhältnismäßig hohen Preises den SIM-KNX. Er bietet einen professionellen KNX-Kommunikationsstack nach Industrienorm, der wesentlichsten Voraussetzung für eine wirklich stabile Arbeitsweise. Weiters ist bereits eine galvanische Trennung zwischen KNX und serieller Schnittstelle integriert. Somit ist dein wertvolles KNX System geschützt, falls du im Arduino Teil irgendeinen Unfug treibst.

Den SIM KNX kannst du bei uns im Shop fast zum Selbstkostenpreis kaufen.

SIM-KNX

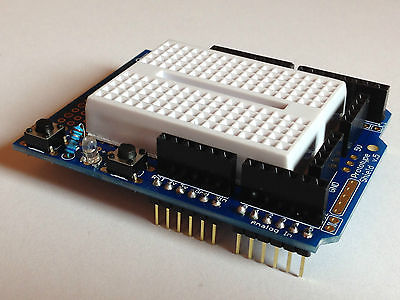

Arduino ProtoShield

Prototype Shield

Das SIM-KNX kann recht einfach mit dem Arduino verbunden werden. Es reicht ein "Zusammenstecken mit Kabeln". Wer eine haltbarere Variante bevorzugt sollte sich das Prototype Shield mitbestellen. Dieses dient als Halterung von Arduino und SIM-KNX. Eine solide Lösung, wenn man es ordentlich macht!


Hier kaufen

Das ganze kannst du im Elektronikladen kaufen oder auch billig in China bestellen. Macht qualitativ kaum Unterschied. Nachdem es den SIM-KNX am freien Markt nicht gibt, bieten wir ihn im Shop an. Manchmal gibts auch die anderen Bauteile lagernd. Schau einfach was da ist.
